主要性能指标：

由于最低的输入噪声及高达 10 GHz 的模拟带宽，6 系列 MSO 为分析和调试当今 GHz 时钟和总线速率的嵌入式系统提供了 最好的信号保真度。6 系列 MSO 拥有极具创新的手指开合 滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及 最多 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信 号或 8 个数字信号，可以解决当前及未来棘手的挑战。

输入通道

 • 4、6 或 8 FlexChannel® 输入

 • 每个 FlexChannel 提供：

      • 一个模拟信号，可以显示为波形视图、频谱视图或同 时显示为两者

      • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

 • 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升 级）

采样率（所有模拟/数字通道）

 • 实时：50 GS/s（2 通道）、25 GS/s（4 通道）、12.5 GS/s （> 4 通道）

• 插补：2.5 TS/s

记录长度（所有模拟/数字通道）

 • 62.5 M 点标配

 • 125 M、250 M、500 M 点， 或 1 G 点（选配）

波形捕获速率

 • >500,000 个波形/秒

垂直分辨率

 • 12 位 ADC

 • 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时 间和保持时间，上升/下降时间，并行总线，序列，可视 触发，视频（可选），射频对时间（可选）

 • 辅助触发 ≤5 VRMS，50Ω，400 MHz（仅边沿触发）

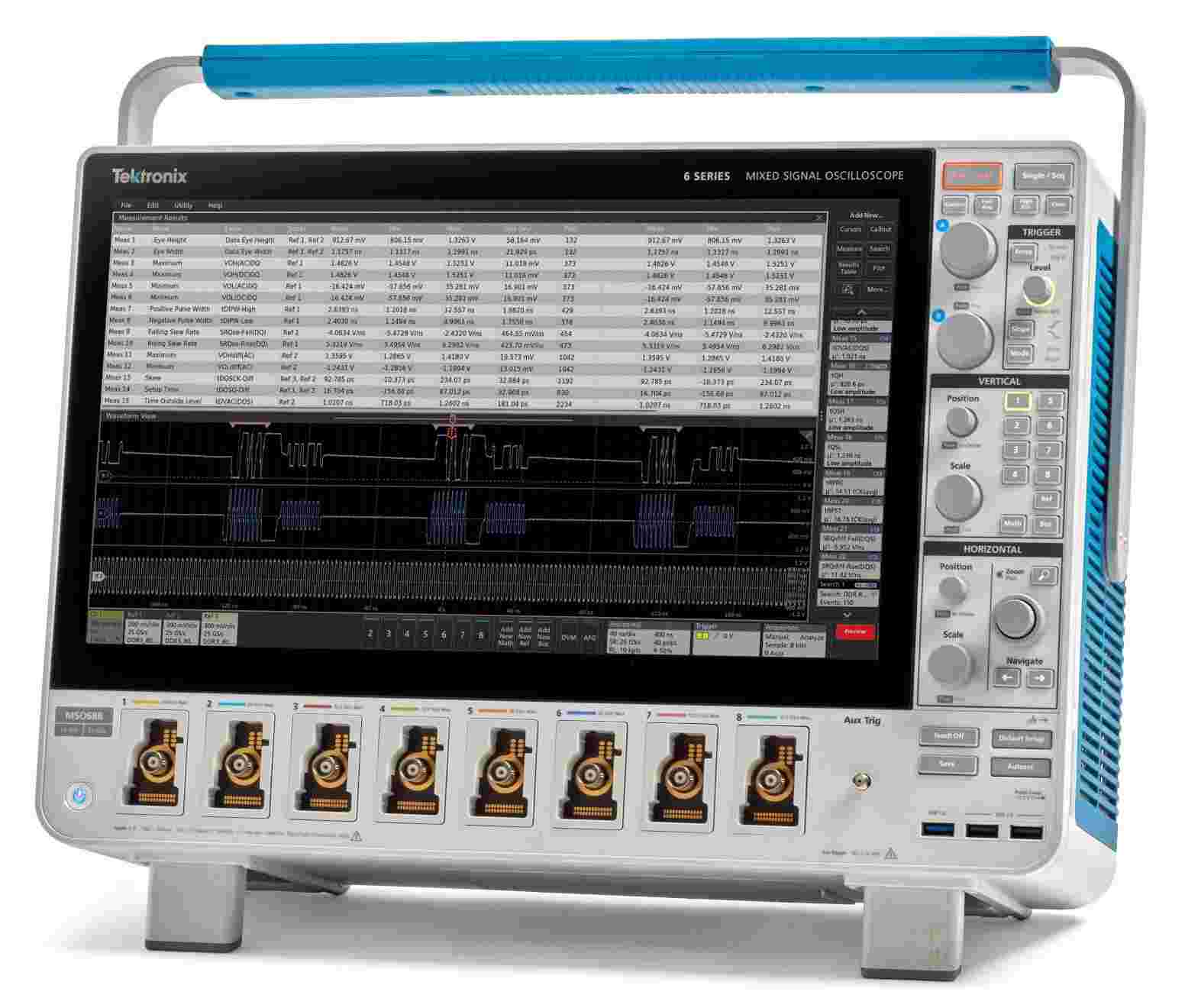

MSO68B

MSO64B

MSO66B
